Pin Out / Vista de Conectores BUICK ENCLAVE 3.6L 2010 PDF

¿Qué es y para qué sirve este pinout?

Este mapa/diagrama de pines organiza la asignación de terminales y rutas de potencia del BUICK ENCLAVE 3.6L 2010. Permite validar alimentación, tierra y protecciones (fusibles/relés), además de verificar señales en DLC y sensores clave, para un diagnóstico rápido y repetible con multímetro u osciloscopio.

Componentes incluidos (explicación rápida)

• Bloque de fusibles.pdf (p.1-7): panorama de protecciones principales.
• Bloque de fusibles – Debajo del capó X4 (Bloque de unión positiva de la batería).pdf (p.1): distribución B+ desde batería.
• Bloque de fusibles – Disposición del dispositivo superior IP.pdf (p.2): layout superior interior.
• Bloque de fusibles – Etiqueta debajo del capó.pdf (p.3): identificación rápida por etiqueta.
• Fusible en línea – Módulo de control de disco de video digital (DVD) (accesorio SPO).pdf (p.4-5): protección de accesorio.
• Fusible en línea – Onstar (UE1).pdf (p.6-7): circuito dedicado de telemática.
• Caja de relés.pdf (p.8-14): control de cargas y derivaciones.
• Bloque de fusibles – Etiqueta debajo del capó.pdf (p.1): referencia de símbolos y posiciones.
• Bloque de fusibles – Vista inferior IP.pdf (p.2): pistas inferiores para pruebas.
• Bloque de fusibles – Vista superior IP.pdf (p.3): cavidades y puentes superiores.
• Fusible en línea – Módulo DVD (accesorio SPO).pdf (p.4-5): continuidad hacia módulo.
• Fusible en línea – Onstar (UE1).pdf (p.6-7): validación de alimentación UE1.
• Distribución de energía y tierra.pdf (p.15-20): esquema de B+ y retornos.
• Bloque de fusibles – Disposición del dispositivo superior IP.pdf (p.1): guía de ubicación interior.
• Bloque de fusibles – Etiqueta debajo del capó.pdf (p.2): correlación etiqueta–circuito.
• Fusible en línea – Módulo DVD (accesorio SPO).pdf (p.3-4): verificación rápida de línea.
• Fusible en línea – Onstar (UE1).pdf (p.5-6): chequeo de continuidad.
• Sistemas del vehículo.pdf (p.21-45): vista global de módulos.
• Vistas de los extremos del conector de componentes.pdf (p.1-11): cavidades por componente.
• Actuador de temperatura del aire (C67).pdf (p.1-2): control de mezcla de aire.
• Conector de enlace de datos (DLC).pdf (p.3-5): pines OBD-II para diagnóstico.
• Sensor de corriente de la batería.pdf (p.6-7): gestión de carga.
• Sensor de posición del pedal del acelerador (APP).pdf (p.8-9): señales redundantes APP.
• Sensor de presión del refrigerante del aire acondicionado.pdf (p.10-11): validación de presión A/C.
• Vistas de los extremos del conector del arnés en línea.pdf (p.12-20): numeración en conectores X-.
• Arnés de consola de piso X340 a arnés de carrocería.pdf (p.1-3): enlaces de consola.
• Arnés de freno del remolque X209 a arnés de carrocería (V92).pdf (p.4): circuito de freno remolque.
• Arnés del motor X100 a la carrocería.pdf (p.5-6): paso vano motor–body.
• Arnés del motor X111 al arnés del panel de instrumentos.pdf (p.7-8): enlace a IP.
• Toma de corriente auxiliar X380- arnés de la consola trasera al arnés del cuerpo (DK1).pdf (p.9): alimentación auxiliar.
• Vistas de los extremos del conector del paquete de empalme.pdf (p.21-25): paquetes JX y derivaciones.
• JX205.pdf (p.1-3): detalle de empalme JX205.
• JX405.pdf (p.4-5): detalle de empalme JX405.

Cómo usarlo en diagnóstico (3 pasos)

1. Paso 1 (A): Verifica primero alimentación/tierra en el bloque o portafusibles relacionado.
2. Paso 2 (A): Sigue las vistas superior/inferior para medir continuidad y caída entre fusible–relé–carga.
3. Paso 3 (A): Confirma señales en DLC y sensores (APP, presión A/C, sensor de corriente) con osciloscopio.

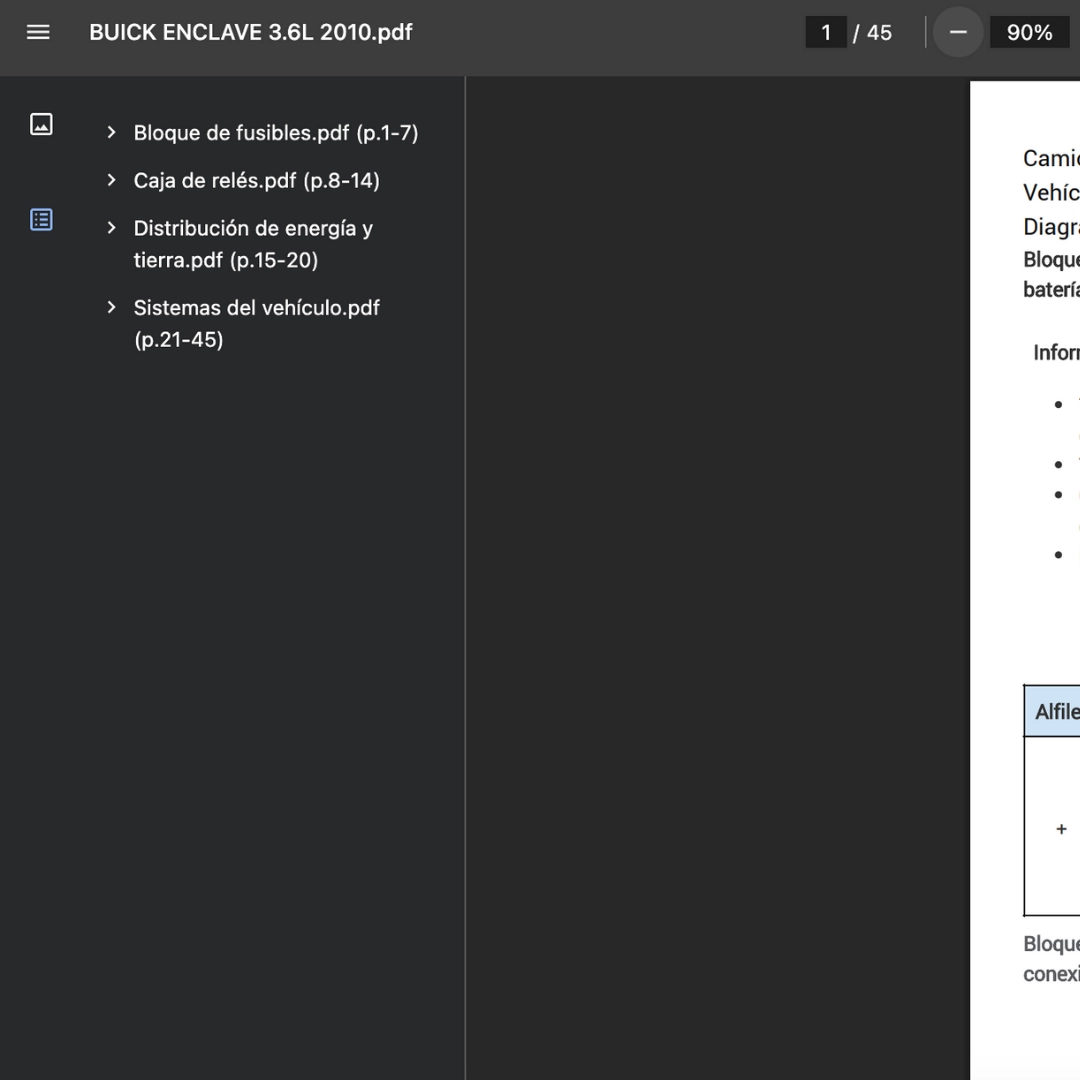

Formato y compatibilidad

PDF visible en teléfono, tablet o PC; compatible solo con BUICK ENCLAVE 2010. Si requieres otra variante/modelo, contáctanos.
