¿Qué es y para qué sirve este pinout?
Este mapa/diagrama de pines reúne la asignación de terminales de conectores clave del AUDI Q5 3.2L 2011. Permite validar alimentación, tierras y redes de datos CAN/LIN, acelerando mediciones con multímetro u osciloscopio para un diagnóstico fiable y repetible en taller.
Componentes incluidos (explicación rápida)

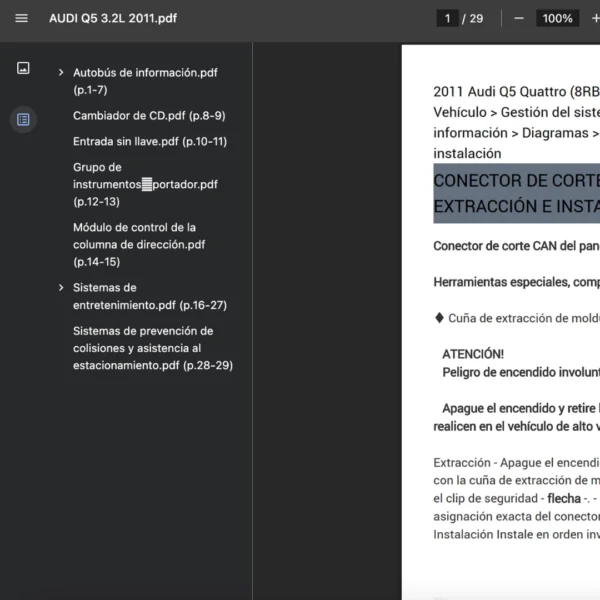

- Autobús de información.pdf (p.1–7): identifica líneas y nodos CAN/LIN para aislar fallos de comunicación.
- Conector de corte CAN derecho, extracción e instalación.pdf (p.1–4): mapea el seccionador derecho para pruebas de red.
- Conector de corte CAN izquierdo, extracción e instalación.pdf (p.5–7): guía de pines del seccionador izquierdo para continuidad.
- Cambiador de CD.pdf (p.8–9): terminales de audio/datos y control para descartar cortes o cortos.
- Entrada sin llave.pdf (p.10–11): pines de antenas/transceptor para acceso y arranque.
- Grupo de instrumentosportador.pdf (p.12–13): señales del cuadro para indicadores y comunicación.
- Módulo de control de la columna de dirección.pdf (p.14–15): asignación del SCM/EPS para validaciones de mando.
- Sistemas de entretenimiento.pdf (p.16–27): correspondencias de audio/MMI para diagnóstico funcional.
- Asignación de conectores del sintonizador de TV (R78), Japón .pdf (p.1–3): pines de R78 versión Japón para contraste.
- Asignación de conectores del sintonizador de TV digital (R171), Japón.pdf (p.4–6): entradas/salidas del R171 regional.
- Asignación de conectores del sintonizador de TV digital (R171).pdf (p.7–9): mapeo estándar del R171.
- Asignaciones de conectores del sintonizador de TV (R78) .pdf (p.10–12): verificación cruzada del R78.
- Sistemas de prevención de colisiones y asistencia al estacionamiento.pdf (p.28–29): sensores/ECU APS para descartes de cableado.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 (C): Localiza el sistema afectado y verifica primero alimentación/tierra en su conector.
- Paso 2 (C): Contrasta pines con el esquema y mide continuidad/caída hacia módulos o empalmes.
- Paso 3 (C): Si aplica, confirma integridad de la red CAN/LIN desde “Autobús de información”.
Formato y compatibilidad
PDF visible en teléfono, tablet o PC; lectura clara para uso en campo. Compatible solo con AUDI Q5 2011 (3.2L). Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista pines por conector; el diagrama eléctrico muestra el circuito completo e interconexiones.
¿Incluye procedimientos/valores por DTC?
No; se enfoca en la asignación de pines. Usa los DTC del escáner junto con estas mediciones.
Compatibilidad por versiones/mercados
Aplica al Q5 2011 indicado; diferencias de equipamiento/región pueden alterar numeración o posiciones.
Diagrama completo de cableado
No incluye el diagrama completo; complementa este pinout para seguimiento de circuitos y ramas.
Uso offline
Una vez descargado, el PDF se puede abrir sin conexión; ideal para taller con cobertura limitada.
Valoraciones
No hay valoraciones aún.
