¿Qué es y para qué sirve este pinout?
Este mapa/diagrama de pines compila la asignación de terminales de conectores clave del AUDI A8 QUATTRO 6.0L 2008. Permite validar alimentación, tierra y redes CAN/LIN, agilizando mediciones con multímetro u osciloscopio para un diagnóstico seguro y repetible.
Componentes incluidos (explicación rápida)

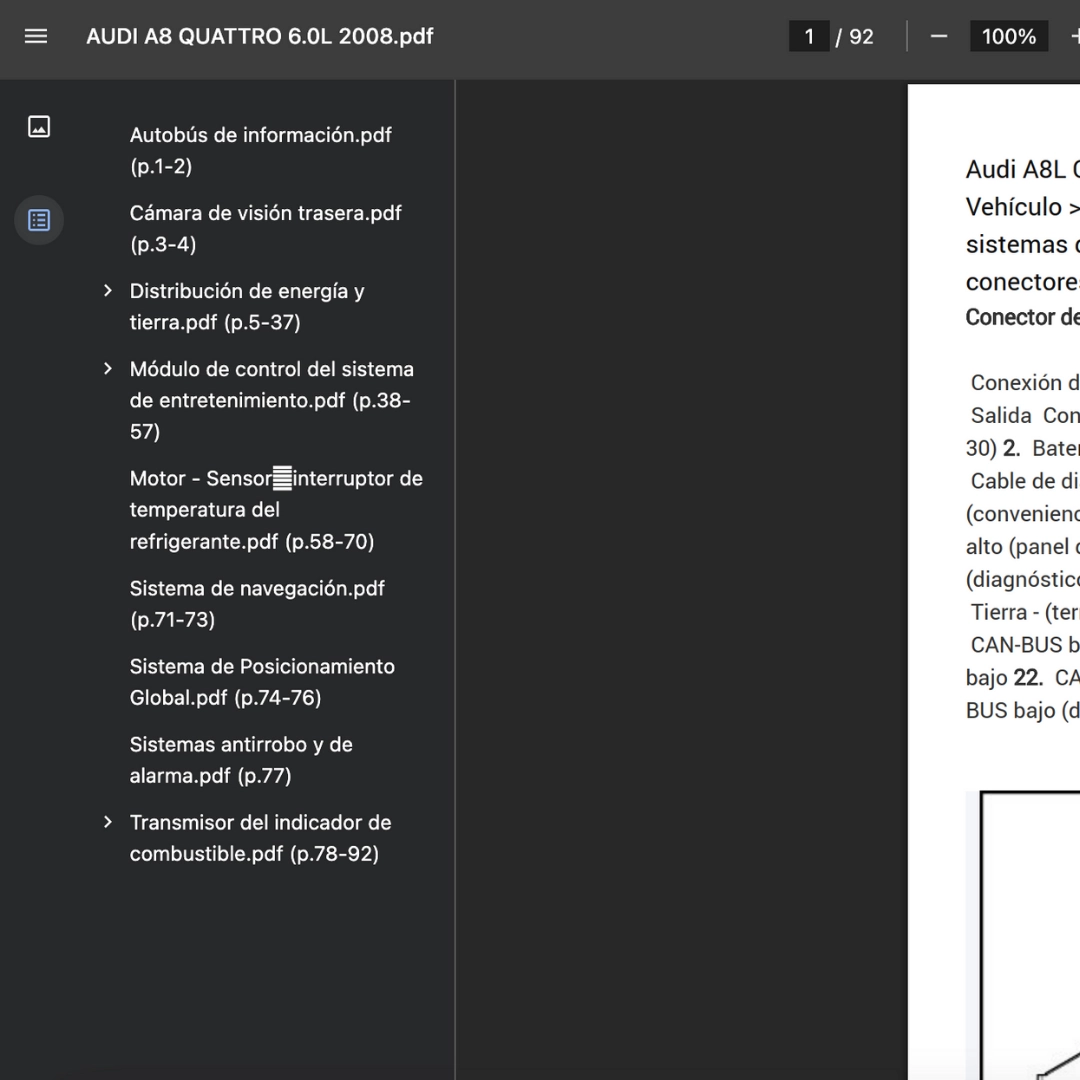

- Autobús de información.pdf (p.1–2): líneas CAN/LIN y nodos para aislar fallos.
- Cámara de visión trasera.pdf (p.3–4): video, reversa y alimentación del módulo.
- Distribución de energía y tierra.pdf (p.5–37): rutas de power/grounds para caídas de tensión.
- Descripción general de los módulos de control – Parte frontal.pdf (p.1–20): ubicación y conectores ECU delanteros.
- Descripción general de los módulos de control – Traseros.pdf (p.21–33): paneles y conectores de ECUs traseras.
- Módulo de control del sistema de entretenimiento.pdf (p.38–57): audio/datos para MMI/entretenimiento.
- Conectores de arnés del módulo de control del sistema de sonido digital 2, Bang & Olufsen.pdf (p.1–3): pines de amplificador premium 2.
- Conectores de arnés del módulo de control del sistema de sonido digital, Bang & Olufsen.pdf (p.4–9): asignación de entradas/salidas B&O.
- Conectores de arnés del módulo de control del sistema de sonido digital, BOSE 6000.pdf (p.10–15): mapeo de amplificador BOSE 6000.
- Conectores de arnés del módulo de control del sistema de sonido digital, BOSE.pdf (p.16–20): pines de audio y control BOSE.
- Motor – Sensor/interruptor de temperatura del refrigerante.pdf (p.58–70): referencia, señal y masas del ECT.
- Sistema de navegación.pdf (p.71–73): alimentación, antena y datos del navegador.
- Sistema de Posicionamiento Global.pdf (p.74–76): alimentación/antena del módulo GPS.
- Sistemas antirrobo y de alarma.pdf (p.77): sirena, sensores e interfaz de inmovilizador.
- Transmisor del indicador de combustible.pdf (p.78–92): señales del aforador y control de nivel.
- Asignación de conectores de sensores de nivel de combustible.pdf (p.1–7): correspondencia sensor–conector.
- Sensores de nivel de combustible, asignación de conectores.pdf (p.8–15): verificación cruzada de pines.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 (C): Localiza el sistema afectado y verifica primero alimentación/tierra.
- Paso 2 (C): Contrasta el conector con el esquema y mide continuidad/caída.
- Paso 3 (C): Si aplica, confirma integridad CAN/LIN desde “Autobús de información”.
Formato y compatibilidad
PDF visible en teléfono, tablet o PC; lectura nítida para taller. Compatible solo con AUDI A8 QUATTRO 2008 (6.0L). Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista pines por conector; el diagrama muestra el circuito completo e interconexiones.
¿Incluye procedimientos/valores por DTC?
No; se centra en asignación de pines. Usa códigos del escáner junto con estas mediciones.
Compatibilidad por versiones/mercados
Aplica al A8 2008 indicado; variaciones regionales pueden cambiar numeración o posiciones.
Ubicación de módulos
Señala paneles delantero/trasero y conectores para orientar la búsqueda física.
Herramientas recomendadas
Multímetro, osciloscopio y back-probes para pruebas no intrusivas y seguras.
