¿Qué es y para qué sirve este pinout?
Este esquema/referencia de pines organiza la asignación de terminales y señales de los conectores críticos del AUDI A8 QUATTRO 4.2L 2008. Permite validar alimentación, tierras y comunicación (CAN/LIN), agilizando mediciones con multímetro u osciloscopio para un diagnóstico certero.

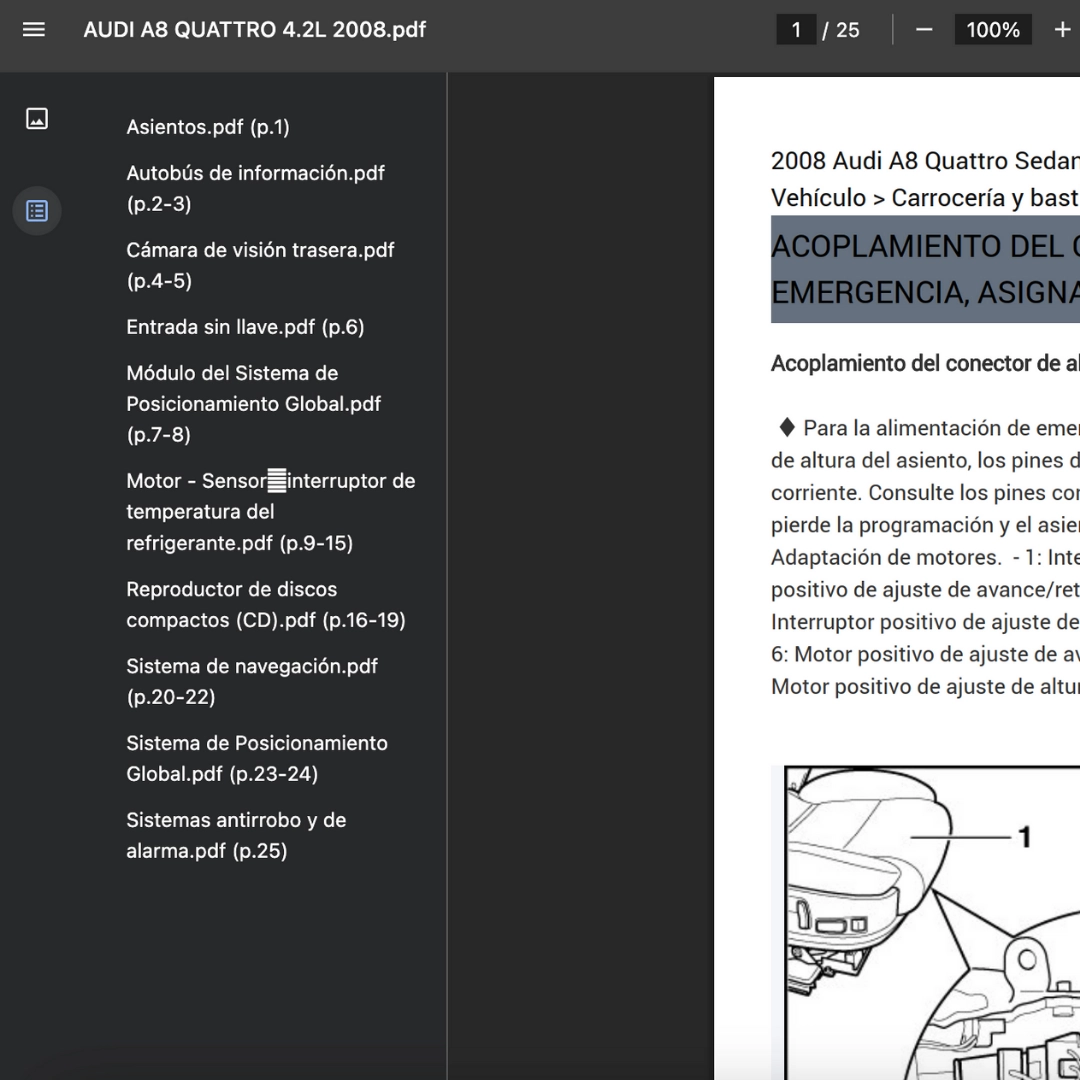

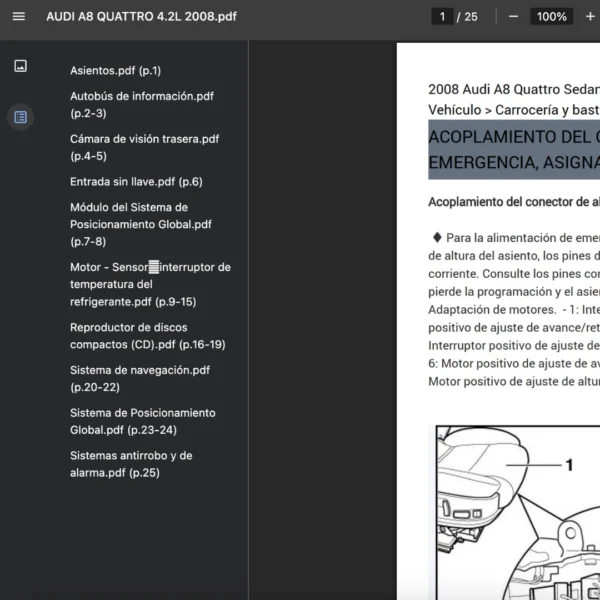

Componentes incluidos (explicación rápida)
- Asientos.pdf (p.1): mapea motores y sensores de butacas para verificar movimientos y memoria.
- Autobús de información.pdf (p.2-3): identifica líneas CAN/LIN y nodos para aislar fallos de comunicación.
- Cámara de visión trasera.pdf (p.4-5): define pines de video, señal de marcha atrás y alimentación.
- Entrada sin llave.pdf (p.6): ubica antenas y transceptores para diagnósticos de acceso y arranque.
- Módulo del Sistema de Posicionamiento Global.pdf (p.7-8): detalla alimentación y señal de antena GPS.
- Motor – Sensorinterruptor de temperatura del refrigerante.pdf (p.9-15): permite comprobar referencia, señal y masas del sensor térmico.
- Reproductor de discos compactos (CD).pdf (p.16-19): terminales de audio, datos y expulsión para pruebas rápidas.
- Sistema de navegación.pdf (p.20-22): conexiones de MMI/infotenimiento para evaluar fuentes y comunicación.
- Sistema de Posicionamiento Global.pdf (p.23-24): redundancia de pines GPS para contraste y continuidad.
- Sistemas antirrobo y de alarma.pdf (p.25): pines de sirena, sensores y unidad de control para descartes de cableado.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 (A): Identifica el sistema afectado y localiza su sección; verifica primero alimentación y tierra.
- Paso 2 (A): Comprueba continuidad y caída de tensión entre conector, empalmes y módulo relacionado.
- Paso 3 (A): Si hay comunicación implicada, mide CAN/LIN desde “Autobús de información” y confirma con osciloscopio.
Formato y compatibilidad
PDF legible en teléfono, tablet o PC. Compatible solo con AUDI A8 QUATTRO 2008 (motor 4.2L). Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista pines por conector; el diagrama eléctrico muestra el circuito completo y sus interconexiones.
¿Incluye procedimientos/valores por DTC?
No; se enfoca en la asignación de pines. Usa los DTC del escáner junto con estas mediciones.
Compatibilidad por versiones/mercados
Aplicable al A8 2008 indicado; variaciones de equipamiento/región pueden alterar numeración o posición de pines.
Colores de cables
Las referencias de color son orientativas; valida siempre en el conector real por cambios de lote o mercado.
Herramientas recomendadas
Multímetro con minipuntas, osciloscopio, sondas back-probe y adaptadores para mediciones no intrusivas.
