¿Qué es y para qué sirve este pinout?
Este recurso es un mapa de pines o asignación de pines para el AUDI A6 4.2L 2011. Permite identificar con rapidez las terminales de alimentación, masa y señal en conectores clave, optimizando pruebas con multímetro/escáner y reduciendo tiempos de diagnóstico en el taller.

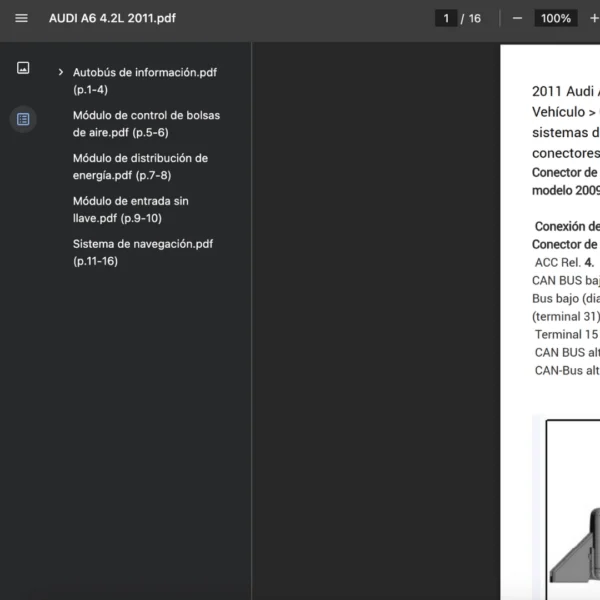

Componentes incluidos (explicación rápida)
- Autobús de información.pdf (p.1-4): Líneas y pines de red CAN/LIN; agiliza la comprobación de comunicación entre módulos.
- Módulo de control de bolsas de aire.pdf (p.5-6): Referencias SRS para verificar integridad de disparadores y alimentación segura.
- Módulo de distribución de energía.pdf (p.7-8): Salidas y alimentaciones del PDM; ayuda a aislar cortes y sobrecargas.
- Módulo de entrada sin llave.pdf (p.9-10): Puntos KESSY/antena para confirmar señales de bloqueo/arranque.
- Sistema de navegación.pdf (p.11-16): Pines de MMI/GPS, audio y datos; útil para fallas de pantalla, audio o guiado.
Cómo usarlo en diagnóstico (3 pasos)
- Define el síntoma y el sistema afectado; abre la sección correspondiente del índice.
- Con el vehículo desenergizado, localiza el conector y verifica continuidad/masa (variante A enfocada en verificación inicial por circuito).
- Energiza y mide señales activas; contrasta con la función del pin para aislar el componente o tramo con falla.
Formato y compatibilidad
PDF visible en teléfono, tablet y PC; compatible solo con AUDI A6 2011. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista función y ubicación de cada terminal; el diagrama traza todo el circuito. Se complementan en diagnóstico.
¿Incluye procedimientos/valores por DTC?
No; este material se centra en asignación de pines. Para DTC usa el manual de servicio del fabricante.
Compatibilidad por versiones/mercados
Aplica a A6 2011; variaciones por mercado o equipamiento pueden alterar pines. Verifica físicamente el conector.
Ubicación de módulos
Las ubicaciones pueden variar; confirma por código de módulo y arnés del vehículo antes de intervenir.
Uso offline
Una vez descargado, el PDF puede consultarse sin conexión en dispositivos compatibles.
