¿Qué es y para qué sirve este pinout?
Este recurso es un mapa de pines o vista de conectores para el AUDI A6 4.2L 2001. Facilita identificar rápidamente terminales de alimentación, masa y señal en sistemas de mando del conductor, clúster, confort y carrocería. Con ello podrás ejecutar mediciones dirigidas con multímetro/escáner, descartar falsos contactos y reducir tiempos de diagnóstico en el taller.
Componentes incluidos (explicación rápida)

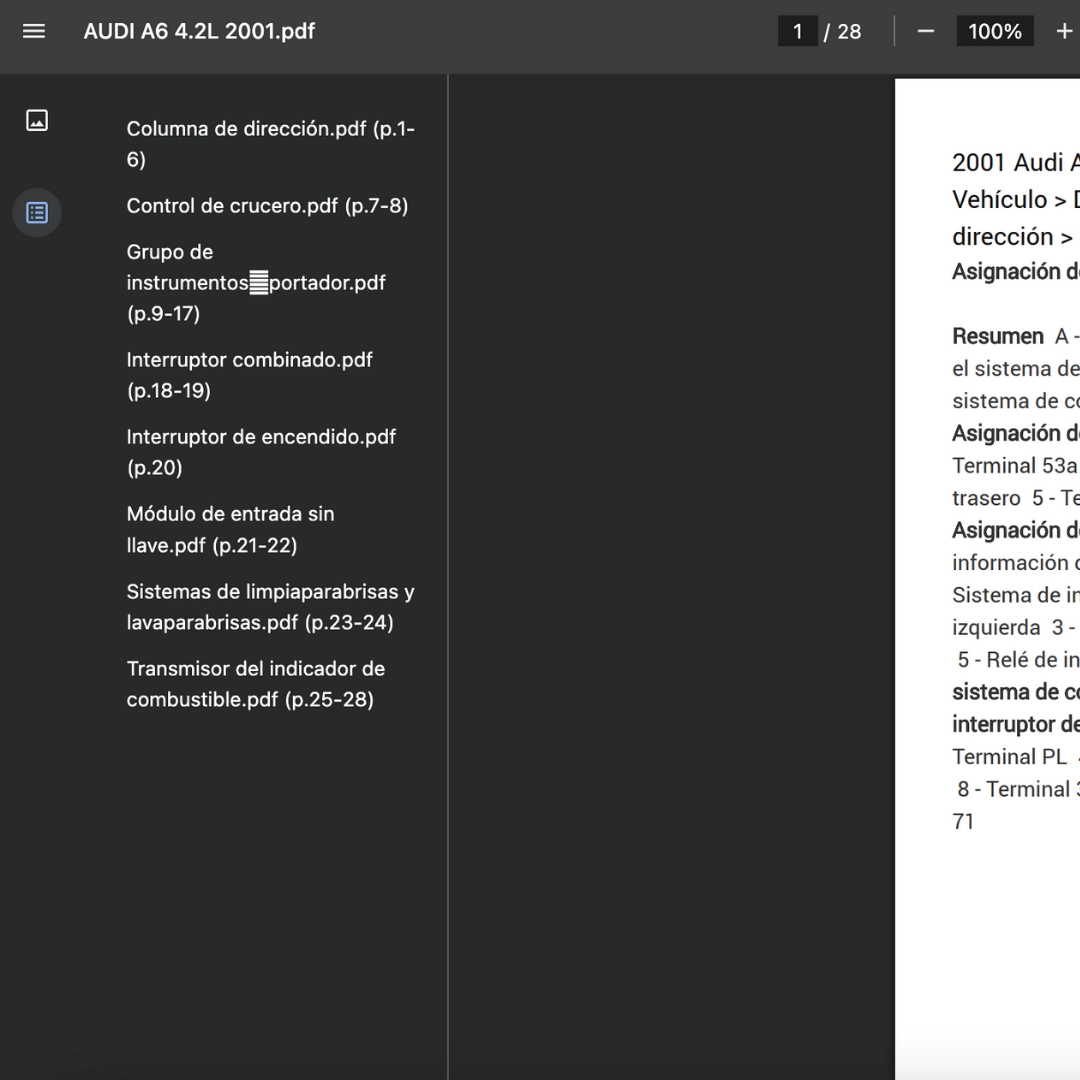

- Columna de dirección.pdf (p.1-6): Entradas/salidas de mandos; valida señales hacia módulo y clúster.
- Control de crucero.pdf (p.7-8): Líneas de activación/cancelación; confirma lógica del cruise.
- Grupo de instrumentosportador.pdf (p.9-17): Pines de alimentación, iluminación y datos del clúster.
- Interruptor combinado.pdf (p.18-19): Señales de luces y limpiadores para comprobar palancas.
- Interruptor de encendido.pdf (p.20): Estados ACC/ON/START; útil en diagnóstico de arranque.
- Módulo de entrada sin llave.pdf (p.21-22): RF/alimentaciones del sistema remoto para verificar alcance.
- Sistemas de limpiaparabrisas y lavaparabrisas.pdf (p.23-24): Motor, relés y mando; comprueba ciclos y lavado.
- Transmisor del indicador de combustible.pdf (p.25-28): Señales del aforador; corrige lecturas erráticas de nivel.
Cómo usarlo en diagnóstico (3 pasos)
- Delimita el síntoma (arranque, clúster, limpiaparabrisas, acceso) y abre la sección correspondiente.
- Con el vehículo desenergizado, identifica el conector y verifica continuidad/masa (variante B centrada en confirmación de I/O).
- Energiza y mide señales activas; contrasta con la función del pin para aislar el tramo o componente con falla.
Formato y compatibilidad
PDF visible en teléfono, tablet y PC; compatible solo con AUDI A6 2001. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout detalla función y ubicación de terminales; el diagrama traza el circuito completo. Se complementan.
¿Incluye procedimientos/valores por DTC?
No; se enfoca en asignación de pines. Para DTC utiliza el manual de servicio.
Compatibilidad por versiones/mercados
Aplica a A6 2001; variaciones por equipamiento/mercado pueden alterar pines. Verifícalos físicamente.
Uso offline
Una vez descargado, el PDF puede consultarse sin conexión en cualquier dispositivo compatible.
