¿Qué es y para qué sirve este pinout?
Este recurso es un mapa de pines o asignación de pines para el AUDI A6 3.2L 2011. Permite identificar con rapidez las terminales de alimentación, masa y señal en conectores de red de datos, seguridad SRS, clúster, distribución de energía y navegación, optimizando mediciones con multímetro/escáner y acortando los tiempos de diagnóstico en taller.

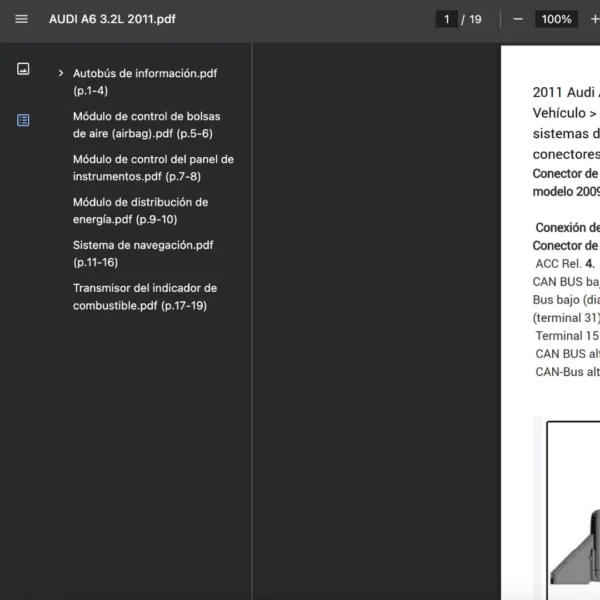

Componentes incluidos (explicación rápida)
- Autobús de información.pdf (p.1-4): Topología y pines de la red; ayuda a descartar caídas de comunicación.
- Conector de interfaz de diagnóstico a bordo del bus de datos, a partir del año modelo 2009.pdf (p.1-2): Asignación del DLC; base para lectura con escáner.
- Interfaz de diagnóstico integrado del bus de datos en conexión con MMI BasicMMI Basic Plus Descripción general de componentes.pdf (p.3-4): Vista de nodos MMI y enlaces; guía para pruebas en infotainment.
- Módulo de control de bolsas de aire (airbag).pdf (p.5-6): Alimentaciones/ignitores del SRS; verificación de integridad.
- Módulo de control del panel de instrumentos.pdf (p.7-8): Entradas/salidas del clúster para avisos e iluminación.
- Módulo de distribución de energía.pdf (p.9-10): Salidas y fusibles electrónicos; detección de caídas de tensión.
- Sistema de navegación.pdf (p.11-16): Alimentación, GPS y bus; diagnóstico de pantalla/comunicación.
- Transmisor del indicador de combustible.pdf (p.17-19): Señales del aforador; utilidad ante lecturas erráticas.
Cómo usarlo en diagnóstico (3 pasos)
- Delimita el síntoma (sin comunicación, testigo SRS, fallas de clúster/MMI, nivel de combustible) y abre la sección correspondiente.
- Con el vehículo desenergizado, localiza el conector y verifica continuidad/masa (variante A enfocada en verificación inicial por circuito).
- Energiza y mide señales activas; contrasta con la función del pin para aislar el tramo o módulo con falla.
Formato y compatibilidad
PDF visible en teléfono, tablet y PC; compatible solo con AUDI A6 2011. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista función/ubicación de terminales; el diagrama representa el circuito completo. Se complementan en diagnóstico.
¿Incluye procedimientos/valores por DTC?
No; se enfoca en asignación de pines. Para DTC y pruebas guiadas usa el manual de servicio.
Compatibilidad por versiones/mercados
Aplica a A6 2011; cambios por equipamiento/mercado (MMI) pueden alterar pines. Verifícalos físicamente.
Ubicación de módulos
Puede variar; confirma por etiqueta del módulo y mazo antes de intervenir.
Herramientas recomendadas
Multímetro de punta fina, lámpara de prueba y escáner OBD-II para validar alimentación, masa y comunicación.
