¿Qué es y para qué sirve este pinout?
Este material es un mapa de pines o diagrama de pines para el AUDI A6 2.8L 2001. Permite identificar con rapidez terminales de alimentación, masa y señal en conectores de columna, clúster, confort y audio, optimizando mediciones con multímetro/escáner y reduciendo los tiempos de diagnóstico en el taller.

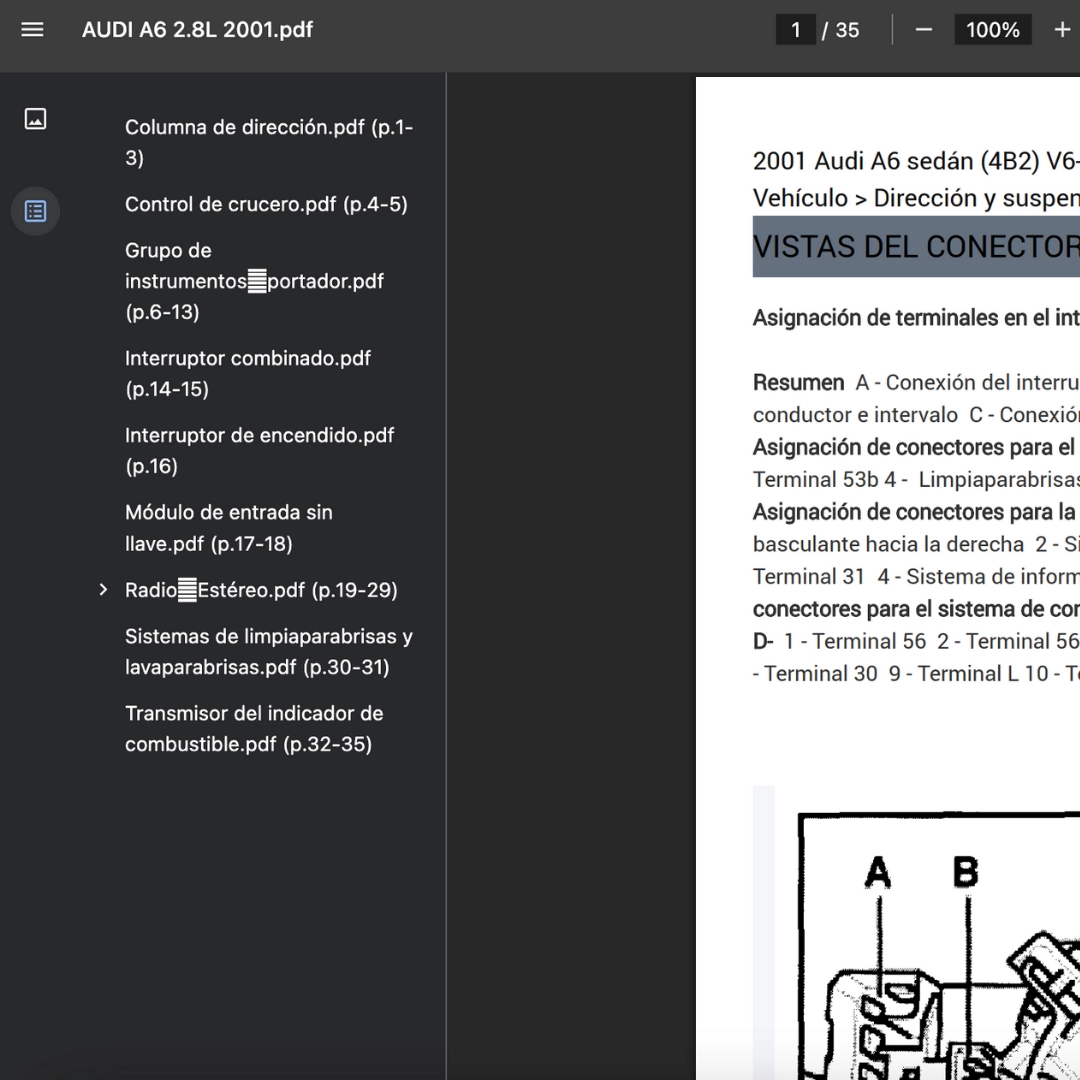

Componentes incluidos (explicación rápida)
- Columna de dirección.pdf (p.1-3): Terminales de mandos/retornos en la columna para validar entradas del conductor.
- Control de crucero.pdf (p.4-5): Líneas de activación/cancelación para confirmar el circuito de velocidad crucero.
- Grupo de instrumentosportador.pdf (p.6-13): Pines de alimentación, iluminación y datos del clúster para pruebas de indicación.
- Interruptor combinado.pdf (p.14-15): Señales de luces/limpiadores para descartar fallas de palancas.
- Interruptor de encendido.pdf (p.16): Estados ACC/ON/START para diagnóstico de arranque e ignición.
- Módulo de entrada sin llave.pdf (p.17-18): Alimentación y RF del acceso remoto para verificar alcance y respuesta.
- RadioEstéreo.pdf (p.19-29): Conectores de audio, altavoces y alimentación para aislar cortes de sonido.
- Radio de conciertos.pdf (p.1-8): Asignaciones específicas del sistema “Concierto” para integración de audio.
- Sistema de radio sinfónica.pdf (p.9-11): Pinout del sistema “Sinfónica” para comprobación de señal y potencia.
- Sistemas de limpiaparabrisas y lavaparabrisas.pdf (p.30-31): Terminales de motor/relé y mando para confirmar ciclos y lavado.
- Transmisor del indicador de combustible.pdf (p.32-35): Señales del aforador para diagnosticar lecturas erráticas de nivel.
Cómo usarlo en diagnóstico (3 pasos)
- Define el síntoma (arranque, clúster, audio, limpiaparabrisas, acceso) y abre la sección correspondiente.
- Con el vehículo desenergizado, localiza el conector y verifica continuidad/masa (variante A orientada a verificación inicial por circuito).
- Energiza y mide señales activas; contrasta con la función de cada pin para aislar el tramo o componente con falla.
Formato y compatibilidad
PDF visible en teléfono, tablet y PC; compatible solo con AUDI A6 2001. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista función y ubicación de terminales; el diagrama traza el circuito completo. Son complementarios.
¿Incluye procedimientos/valores por DTC?
No; este material se enfoca en asignación de pines. Para DTC utiliza el manual de servicio.
Compatibilidad por versiones/mercados
Aplica a A6 2001; variaciones de equipamiento o mercado pueden alterar pines. Verifica físicamente el conector.
Ubicación de módulos
Cambia según carrocería/paquetes; confirma por código de módulo y mazo antes de intervenir.
Herramientas recomendadas
Multímetro con sonda fina, lámpara de prueba y escáner OBD-II para validar alimentación, masa y comunicación.
