¿Qué es y para qué sirve este pinout?
Este material es un mapa de pines o asignación de pines para el AUDI A5 QUATTRO 3.2L 2008. Permite identificar con rapidez terminales de alimentación, masa y señal en conectores de infotainment, comunicaciones, clúster y aforadores, optimizando pruebas con multímetro/escáner y reduciendo tiempos de diagnóstico en taller.

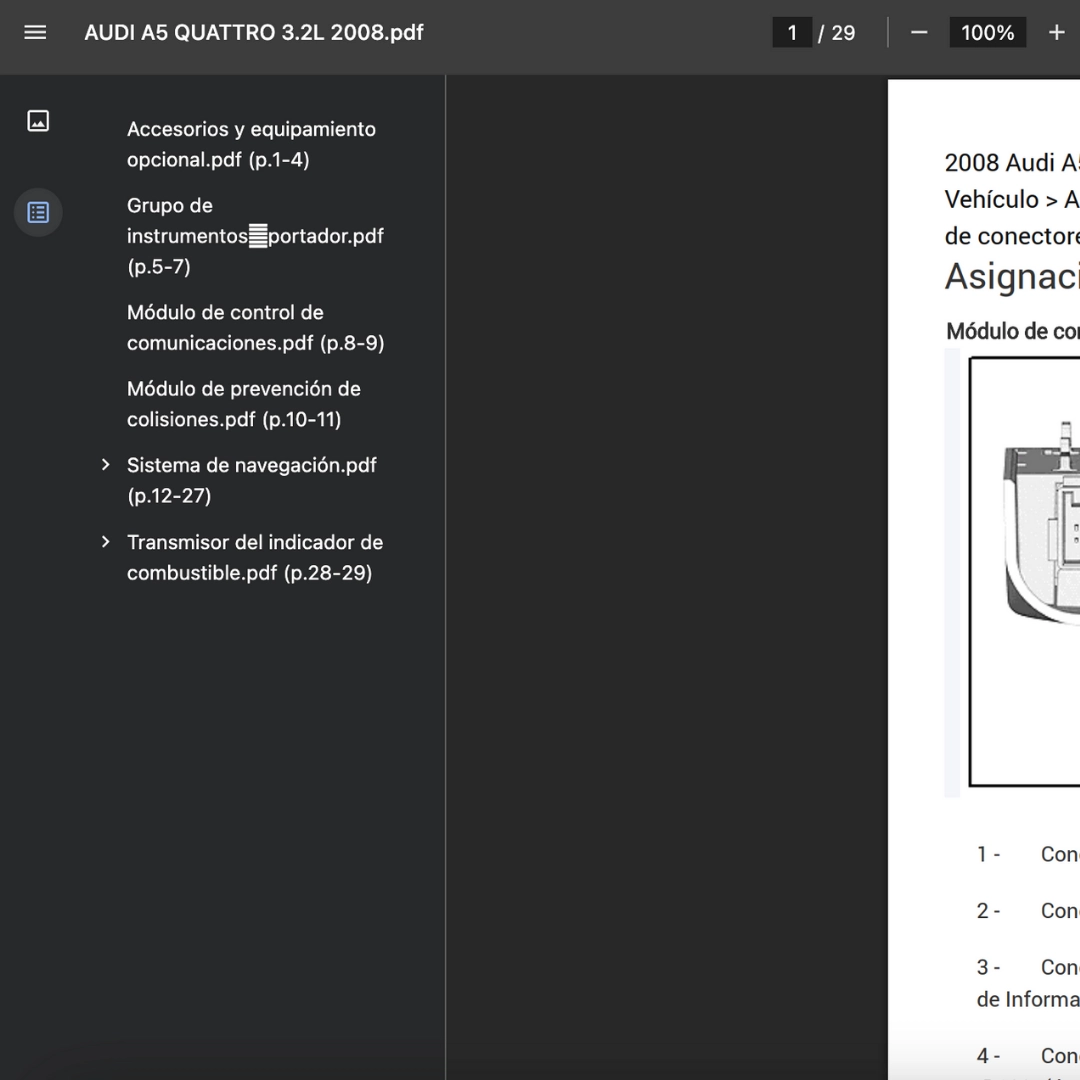

Componentes incluidos (explicación rápida)
- Accesorios y equipamiento opcional.pdf (p.1-4): Líneas de accesorios; útil para aislar consumos o retrofits.
- Grupo de instrumentosportador.pdf (p.5-7): Pines de clúster: alimentación, iluminación y datos.
- Módulo de control de comunicaciones.pdf (p.8-9): Gateway/bus y alimentaciones para la red del vehículo.
- Módulo de prevención de colisiones.pdf (p.10-11): Señales ADAS; verificación de alertas y comunicación.
- Sistema de navegación.pdf (p.12-27): Alimentación, GPS y datos del NAV/MMI.
- Asignación de conectores, Navegación básica Plus.pdf (p.1-6): Pinout de la versión Basic Plus.
- Sistema de Navegación, Asignación de Conectores, MMI, a partir del 11032008.pdf (p.7-13): Diferencias de pines en MMI posteriores.
- Sistema de navegación, asignación de conectores, MMI, hasta el 27102008.pdf (p.14-16): Asignaciones para MMI tempranos.
- Transmisor del indicador de combustible.pdf (p.28-29): Terminales del aforador para validar lectura de nivel.
- Sensor de nivel de combustible 2 G169, asignación de conectores.pdf (p.1): Mapeo del segundo sensor (tanque dividido).
- Sensor de nivel de combustible G, asignación de conectores.pdf (p.2): Conexiones del sensor principal de nivel.
Cómo usarlo en diagnóstico (3 pasos)
- Define el síntoma (pantalla sin imagen, sin audio, fallo ADAS, nivel errático) y abre la sección correspondiente.
- Con el vehículo desenergizado, localiza el conector y verifica continuidad/masa (variante A enfocada en verificación inicial por circuito).
- Energiza y mide señales activas; contrasta con la función del pin para aislar el tramo o módulo con falla.
Formato y compatibilidad
PDF visible en teléfono, tablet y PC; compatible solo con AUDI A5 QUATTRO 2008. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista función y ubicación de terminales; el diagrama traza el circuito completo. Son complementarios.
¿Incluye procedimientos/valores por DTC?
No; este material se centra en asignación de pines. Para DTC utiliza el manual de servicio.
Compatibilidad por versiones/mercados
Aplica a A5 Quattro 2008; variaciones de MMI y equipamiento pueden cambiar pines.
Herramientas recomendadas
Multímetro con sonda fina, lámpara de prueba y escáner OBD-II para validar alimentación, masa y comunicación.
