¿Qué es y para qué sirve este pinout?
Este archivo es un mapa de pines o asignación de pines para el AUDI A4 QUATTRO 3.2L 2008. Permite identificar de forma directa los terminales de alimentación, masa y señal en conectores de telefonía, comunicaciones, infotainment y clima, optimizando mediciones con multímetro/escáner y reduciendo tiempos de diagnóstico en el taller.
Componentes incluidos (explicación rápida)

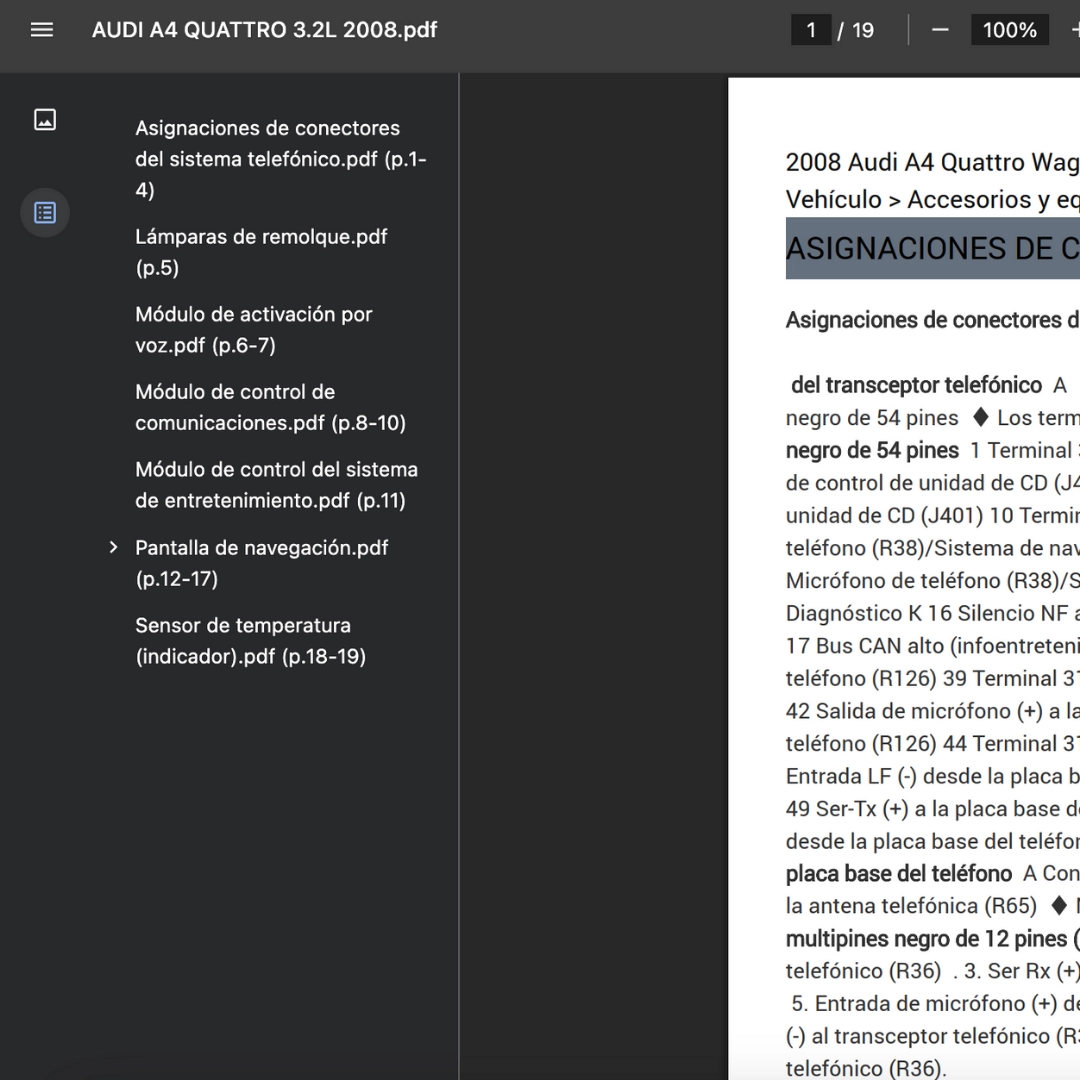

- Asignaciones de conectores del sistema telefónico.pdf (p.1-4): Pinout de manos libres, antena y alimentación; útil ante cortes de llamada o falta de enlace.
- Lámparas de remolque.pdf (p.5): Líneas de señal y potencia para validar iluminación auxiliar.
- Módulo de activación por voz.pdf (p.6-7): Rutas de micrófono/mandos; confirma reconocimiento y audio.
- Módulo de control de comunicaciones.pdf (p.8-10): Gateway y buses; ayuda a aislar fallas de red.
- Módulo de control del sistema de entretenimiento.pdf (p.11): Entradas/salidas de la unidad principal para pruebas de audio.
- Pantalla de navegación.pdf (p.12-17): Video, alimentación y control; diagnóstico de imagen/retroiluminación.
- Interfaz de navegación, conectores.pdf (p.1-2): Conectividad entre NAV y periféricos; verificación rápida.
- NavegaciónSintonizador de TV, Conexiones.pdf (p.3-6): Señales AV y trigger; útil ante ausencia de video.
- Sensor de temperatura (indicador).pdf (p.18-19): Terminales sensor/cluster para validar lecturas.
Cómo usarlo en diagnóstico (3 pasos)
- Define el síntoma (audio, telefonía, pantalla, red) y abre la sección correspondiente.
- Con el vehículo desenergizado, localiza el conector y verifica continuidad/masa (variante A orientada a verificación inicial por circuito).
- Energiza y mide señales activas; contrasta con la función del pin para aislar el tramo o módulo con falla.
Formato y compatibilidad
PDF visible en teléfono, tablet y PC; compatible solo con AUDI A4 QUATTRO 2008. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista función/ubicación de terminales; el diagrama traza el circuito completo. Son complementarios.
¿Incluye procedimientos/valores por DTC?
No; se enfoca en asignación de pines. Para DTC utiliza el manual de servicio.
Compatibilidad por versiones/mercados
Aplica a A4 Quattro 2008; variaciones por equipamiento o mercado pueden alterar pines. Verifica físicamente el conector.
Ubicación de módulos
Puede variar según paquete; confirma por código de módulo y mazo antes de intervenir.
Herramientas recomendadas
Multímetro con sonda fina, lámpara de prueba y escáner OBD-II para confirmar alimentación, masa y comunicación.
