¿Qué es y para qué sirve este pinout?
Este recurso es un mapa de pines o asignación de pines para el AUDI A4 QUATTRO 3.2L 2007. Permite identificar rápidamente terminales de alimentación, masa y señal en conectores de iluminación auxiliar, comunicaciones, audio y telefonía, optimizando pruebas con multímetro/escáner y reduciendo tiempos de diagnóstico en el taller.

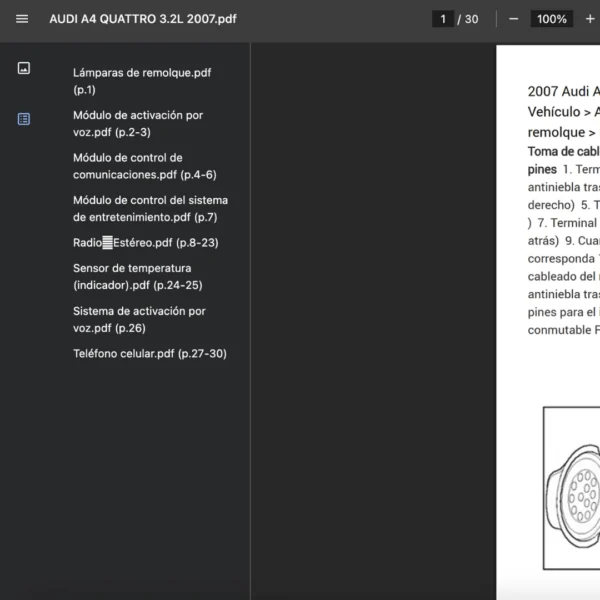

Componentes incluidos (explicación rápida)
- Lámparas de remolque.pdf (p.1): Líneas de alimentación y señal para validar el conector de remolque.
- Módulo de activación por voz.pdf (p.2-3): Rutas de micrófono/mandos; confirma reconocimiento y audio.
- Módulo de control de comunicaciones.pdf (p.4-6): Gateway y bus de datos; ayuda a aislar cortes de red.
- Módulo de control del sistema de entretenimiento.pdf (p.7): Entradas/salidas de la unidad principal para pruebas de audio.
- RadioEstéreo.pdf (p.8-23): Alimentación, altavoces y líneas de señal; útil para fallas de sonido.
- Sensor de temperatura (indicador).pdf (p.24-25): Terminales sensor/cluster para validar lecturas.
- Sistema de activación por voz.pdf (p.26): Integración de comandos de voz con infotainment.
- Teléfono celular.pdf (p.27-30): Manos libres, antena y alimentación para diagnóstico de conectividad.
Cómo usarlo en diagnóstico (3 pasos)
- Define el síntoma (audio, telefonía, red, iluminación) y abre la sección correspondiente.
- Con el vehículo desenergizado, localiza el conector y verifica continuidad/masa (variante B enfocada en confirmación de entradas/salidas).
- Energiza y mide señales activas; contrasta con la función del pin para aislar el tramo o módulo con falla.
Formato y compatibilidad
PDF visible en teléfono, tablet y PC; compatible solo con AUDI A4 QUATTRO 2007. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista función y ubicación de terminales; el diagrama traza el circuito completo. Se complementan.
¿Incluye procedimientos/valores por DTC?
No; este material se centra en asignación de pines. Para DTC usa el manual de servicio.
Compatibilidad por versiones/mercados
Aplica a A4 Quattro 2007; variaciones por mercado/equipamiento pueden modificar pines. Verifícalos físicamente.
Herramientas recomendadas
Multímetro con sonda fina, lámpara de prueba y escáner OBD-II para confirmar alimentación, masa y comunicación.
