¿Qué es y para qué sirve este pinout?
Este material es un mapa de pines o vista de conectores para el AUDI A4 3.0L 2002. Permite localizar de forma directa los terminales de alimentación, masa y señal en conectores del habitáculo y entretenimiento, optimizando pruebas con multímetro/escáner y reduciendo tiempos de diagnóstico en taller.
Componentes incluidos (explicación rápida)

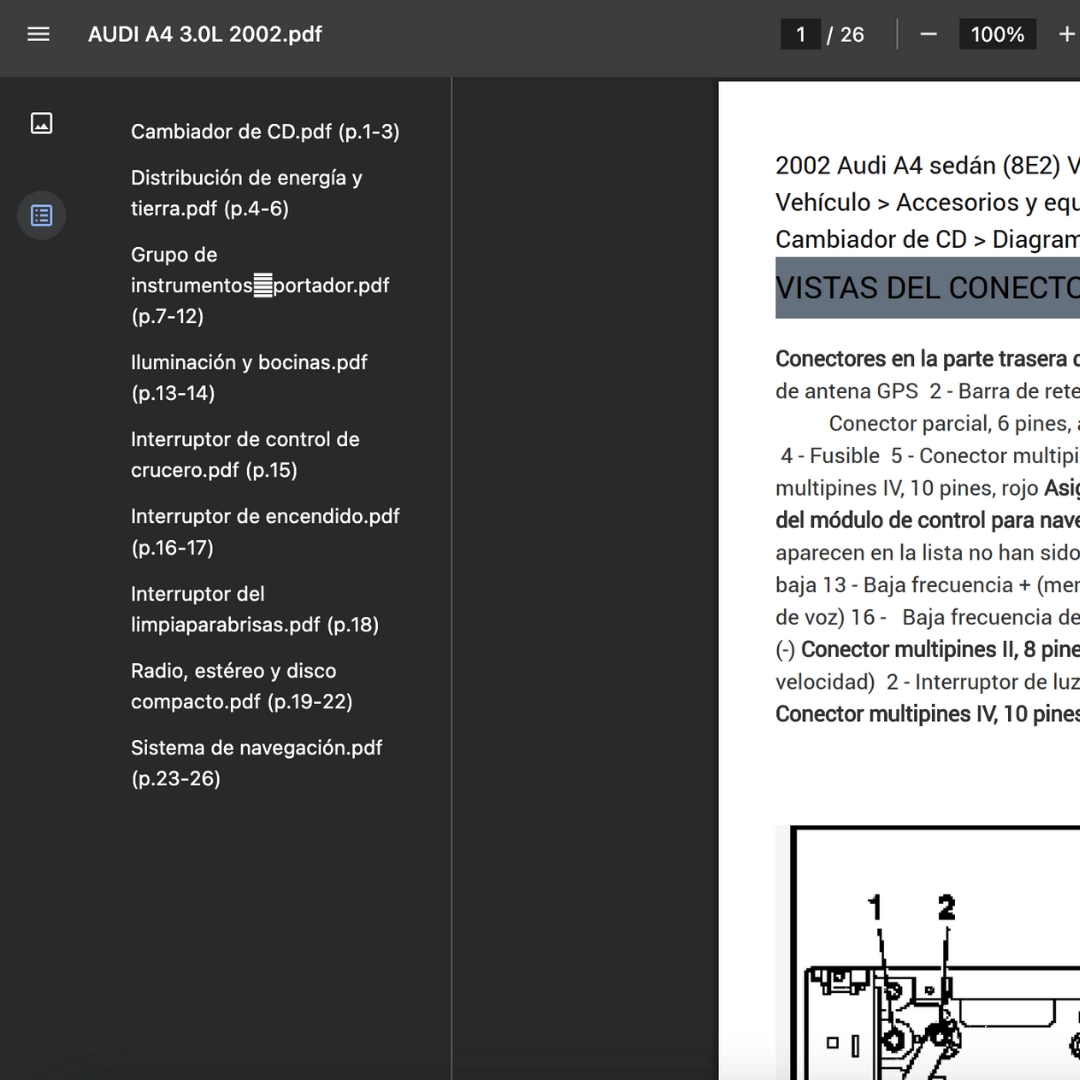

- Cambiador de CD.pdf (p.1-3): Líneas de alimentación, datos y audio del cargador; verifica encendido y comunicación.
- Distribución de energía y tierra.pdf (p.4-6): Puntos clave de alimentación/masa para descartar caídas de voltaje.
- Grupo de instrumentosportador.pdf (p.7-12): Pines del clúster para datos, iluminación y avisos.
- Iluminación y bocinas.pdf (p.13-14): Salidas de luces y claxon para confirmar continuidad y cargas.
- Interruptor de control de crucero.pdf (p.15): Líneas de mando del cruise para validar activación.
- Interruptor de encendido.pdf (p.16-17): Estados ACC/ON/START y distribución de alimentación de arranque.
- Interruptor del limpiaparabrisas.pdf (p.18): Entradas/salidas del mando del limpiador y lavador.
- Radio, estéreo y disco compacto.pdf (p.19-22): Alimentación, altavoces y señal para aislar fallas de audio.
- Sistema de navegación.pdf (p.23-26): Pines de MMI/GPS y datos; guía en fallas de pantalla o guiado.
Cómo usarlo en diagnóstico (3 pasos)
- Delimita el síntoma y el sistema afectado; abre la sección correspondiente.
- Con el vehículo desenergizado, localiza el conector y verifica continuidad/masa (variante A enfocada en verificación inicial por circuito).
- Energiza y mide señales activas; contrasta con la función del pin para aislar el tramo o componente con falla.
Formato y compatibilidad
PDF legible en teléfono, tablet y PC; compatible solo con AUDI A4 2002. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista función y ubicación de cada terminal; el diagrama traza el circuito completo. Son complementarios.
¿Incluye procedimientos/valores por DTC?
No; se centra en asignación de pines para medir alimentación, masa y señales. Los DTC requieren el manual de servicio.
Compatibilidad por versiones/mercados
Aplica a A4 2002; variaciones por mercado/equipamiento pueden alterar pines. Verifica físicamente el conector.
Diagrama completo de cableado
No está incluido; este producto cubre terminales de conectores. Para cableado completo consulta el manual eléctrico.
Uso offline
Una vez descargado, el PDF puede consultarse sin conexión en cualquier dispositivo compatible.
