¿Qué es y para qué sirve este pinout?
Este material es un mapa de pines o asignación de pines para el AUDI A4 2.0L TURBO 2009. Permite identificar con rapidez terminales de alimentación, masa y señal en conectores de la columna de dirección, comunicaciones, infotainment y telefonía, optimizando pruebas con multímetro/escáner y reduciendo tiempos de diagnóstico en taller.
Componentes incluidos (explicación rápida)

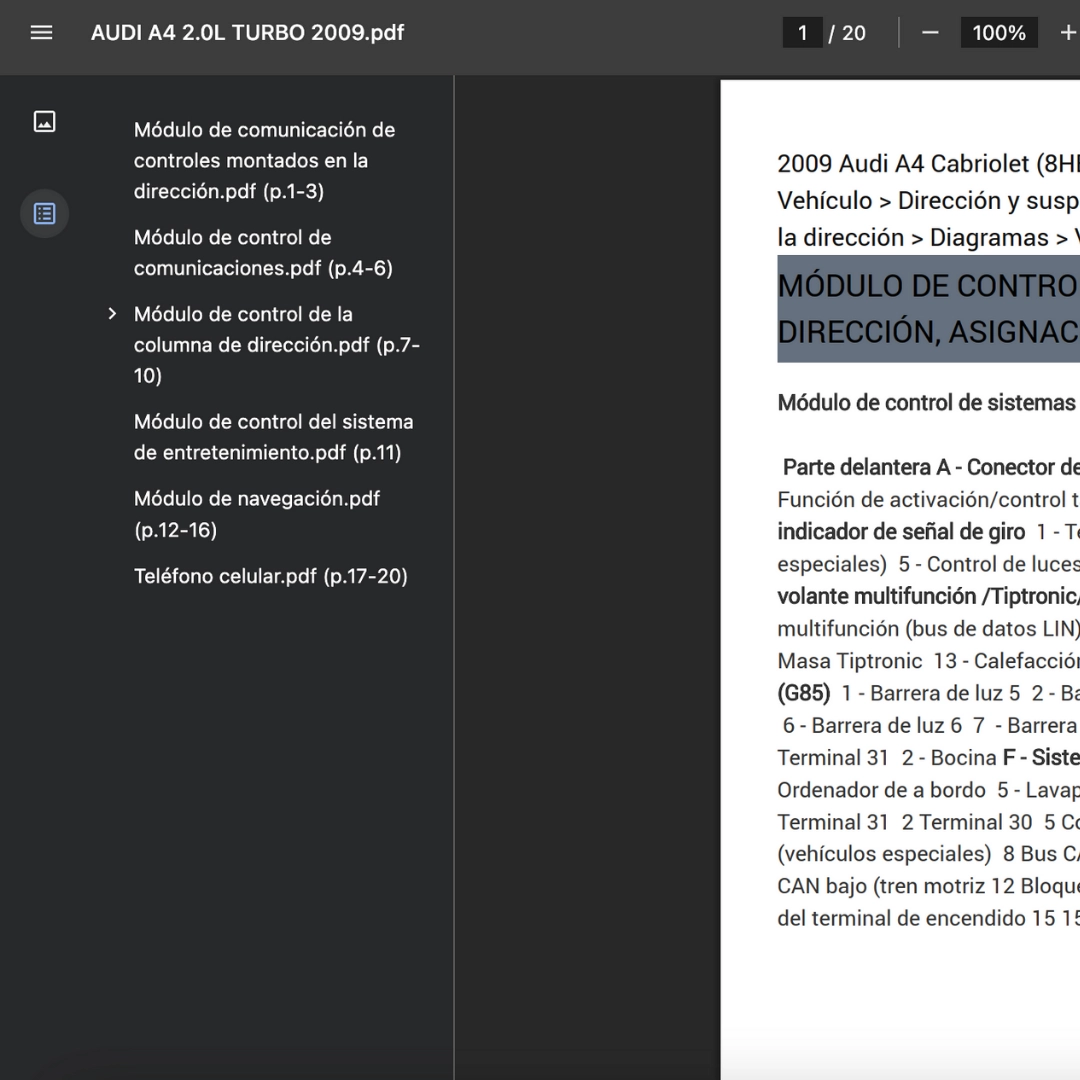

- Módulo de comunicación de controles montados en la dirección.pdf (p.1-3): Líneas de botones del volante y bus; confirma comandos y comunicación.
- Módulo de control de comunicaciones.pdf (p.4-6): Gateway/bus de datos y alimentaciones; ayuda a aislar fallas de red.
- Módulo de control de la columna de dirección.pdf (p.7-10): Entradas/salidas del conjunto de columna para validar señales de mando.
- Asignación de conectores del módulo de control de sistemas electrónicos de la columna de dirección, lado trasero.pdf (p.1-2): Pines traseros para verificación rápida.
- Asignación de conectores del módulo de control de sistemas electrónicos de la columna de dirección, parte delantera.pdf (p.3-4): Pines frontales para confirmar entradas y salidas.
- Módulo de control del sistema de entretenimiento.pdf (p.11): Audio/datos de la unidad principal para descartar cortes.
- Módulo de navegación.pdf (p.12-16): Alimentación, GPS y líneas de comunicación del navegador.
- Teléfono celular.pdf (p.17-20): Manos libres/antena y alimentación; útil en fallas de conexión.
Cómo usarlo en diagnóstico (3 pasos)
- Delimita el síntoma (audio, navegación, columna, telefonía) y abre la sección correspondiente.
- Con el vehículo desenergizado, localiza el conector y verifica continuidad/masa (variante B enfocada en confirmación de I/O).
- Energiza y mide señales activas; contrasta con la función del pin para aislar el tramo o componente con falla.
Formato y compatibilidad
PDF legible en teléfono, tablet y PC; compatible solo con AUDI A4 2009. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista función y ubicación de cada terminal; el diagrama muestra el circuito completo. Son complementarios.
¿Incluye procedimientos/valores por DTC?
No; se centra en asignación de pines. Para DTC utiliza el manual de servicio del fabricante.
Compatibilidad por versiones/mercados
Aplica a A4 2009; variaciones por mercado/equipamiento pueden alterar pines. Verifica físicamente el conector.
Ubicación de módulos
Puede variar; confirma por código de módulo y mazo de cables antes de intervenir.
Herramientas recomendadas
Multímetro con sonda fina, lámpara de prueba y escáner OBD-II para confirmar alimentación, masa y comunicación.
