¿Qué es y para qué sirve este pinout?
Este recurso es un mapa de pines o vista de conectores para el AUDI A4 1.8L TURBO 2002. Permite identificar con rapidez terminales de alimentación, masa y señal en conectores del habitáculo, optimizando pruebas con multímetro/escáner y reduciendo tiempos de diagnóstico.

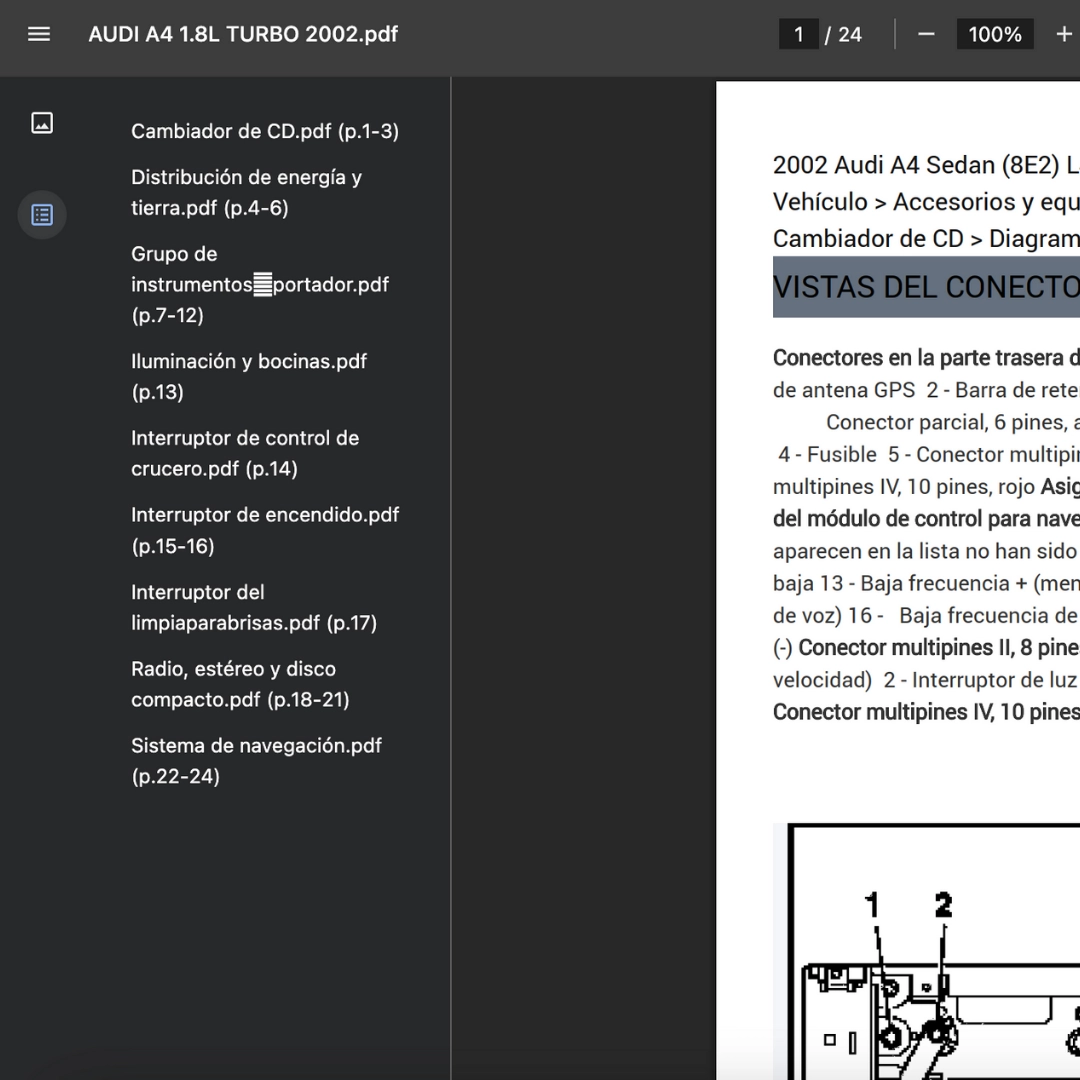

Componentes incluidos (explicación rápida)
- Cambiador de CD.pdf (p.1-3): Líneas de alimentación, datos y audio del cargador; verifica encendido y comunicación.
- Distribución de energía y tierra.pdf (p.4-6): Puntos de alimentación/masa para descartar caídas de voltaje y falsos contactos.
- Grupo de instrumentosportador.pdf (p.7-12): Pines del clúster para datos, iluminación y avisos; útil en fallas de tablero.
- Iluminación y bocinas.pdf (p.13): Salidas a luces internas y claxon para confirmar continuidad y cargas.
- Interruptor de control de crucero.pdf (p.14): Líneas de mando del cruise para validar activación y cortes.
- Interruptor de encendido.pdf (p.15-16): Estados ACC/ON/START y alimentación al sistema de arranque.
- Interruptor del limpiaparabrisas.pdf (p.17): Entradas/salidas del mando del limpiador y lavador.
- Radio, estéreo y disco compacto.pdf (p.18-21): Alimentación, altavoces y señal; aísla fallas de audio.
- Sistema de navegación.pdf (p.22-24): Pines de MMI/GPS y datos; guía en fallas de pantalla o guiado.
Cómo usarlo en diagnóstico (3 pasos)
- Delimita el síntoma y el sistema afectado; abre la sección correspondiente.
- Con el vehículo desenergizado, localiza el conector y verifica continuidad/masa (variante B enfocada en confirmación de I/O).
- Energiza y mide señales activas; contrasta con la función del pin para aislar el componente o tramo con falla.
Formato y compatibilidad
PDF visible en teléfono, tablet y PC; compatible solo con AUDI A4 2002. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista función y ubicación de terminales; el diagrama traza el circuito completo. Son complementarios.
¿Incluye procedimientos/valores por DTC?
No; se enfoca en asignación de pines para medir alimentación, masa y señales. Los DTC requieren manual de servicio.
Compatibilidad por versiones/mercados
Aplica a A4 2002; variaciones por mercado/equipamiento pueden alterar pines. Verifica físicamente el conector.
Uso offline
Una vez descargado, el PDF puede consultarse sin conexión en cualquier dispositivo compatible.
Herramientas recomendadas
Multímetro con sonda fina, lámpara de prueba y escáner OBD-II para confirmar comunicación y alimentación.
