¿Qué es y para qué sirve este pinout?
Este material es un mapa de pines o asignación de pines para el AUDI A4 1.8L 2000. Permite identificar rápidamente terminales de alimentación, masa y señal en conectores clave del habitáculo, acelerando pruebas con multímetro/escáner y reduciendo tiempos de diagnóstico en taller.

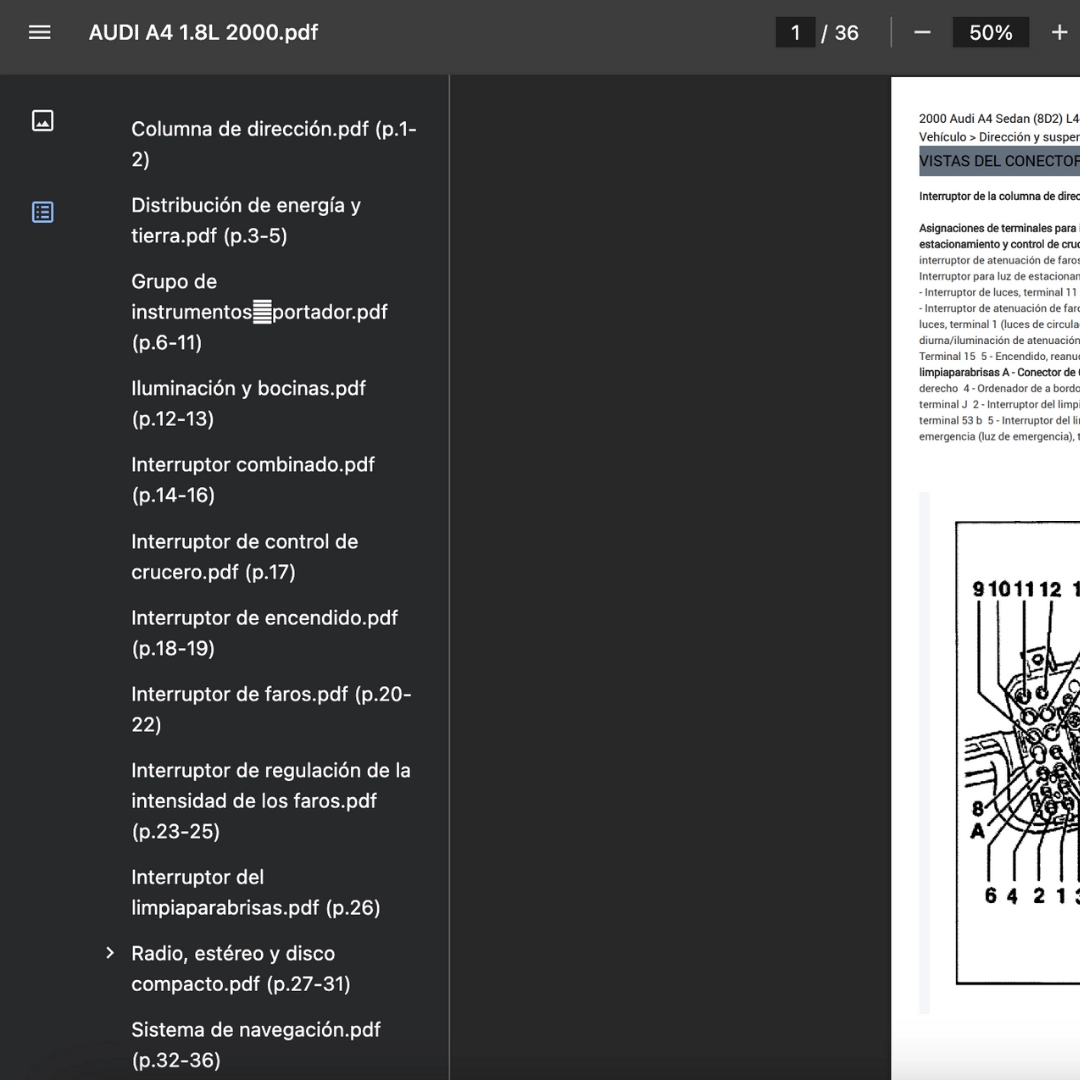

Componentes incluidos (explicación rápida)
- Columna de dirección.pdf (p.1-2): Terminales de la columna para verificar conmutación y señales de mando.
- Distribución de energía y tierra.pdf (p.3-5): Puntos de alimentación/masa para descartar caídas de voltaje.
- Grupo de instrumentosportador.pdf (p.6-11): Pines del clúster para datos, iluminación y alimentación.
- Iluminación y bocinas.pdf (p.12-13): Salidas de luces y claxon para confirmar continuidad y cargas.
- Interruptor combinado.pdf (p.14-16): Señales de luces direccionales/luces altas/limpiadores.
- Interruptor de control de crucero.pdf (p.17): Líneas de mando del cruise para validar activación.
- Interruptor de encendido.pdf (p.18-19): Estados ACC/ON/START para pruebas de arranque.
- Interruptor de faros.pdf (p.20-22): Salidas a luces y dimmer; verificación de mando.
- Interruptor de regulación de la intensidad de los faros.pdf (p.23-25): Control del nivelador; señales de ajuste.
- Interruptor del limpiaparabrisas.pdf (p.26): Entradas/salidas del mando del limpiador.
- Radio, estéreo y disco compacto.pdf (p.27-31): Alimentación, altavoces y líneas de audio.
- Radio de concierto con sistema de sonido BOSE.pdf (p.1-2): Pines dedicados a amplificación BOSE.
- Radio Concierto.pdf (p.3-5): Conectores de la unidad Concierto para audio y datos.
- Sistema de navegación.pdf (p.32-36): Señales de MMI/GPS y comunicación para diagnóstico.
Cómo usarlo en diagnóstico (3 pasos)
- Delimita el síntoma y el sistema afectado; abre la sección correspondiente.
- Con el vehículo desenergizado, localiza el conector y verifica continuidad/masa (variante A orientada a verificación inicial por circuito).
- Energiza y mide señales activas; contrasta con la función del pin para aislar el componente o tramo con falla.
Formato y compatibilidad
PDF legible en teléfono, tablet y PC; compatible solo con AUDI A4 2000. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista función y ubicación de terminales; el diagrama traza el circuito completo. Se complementan.
¿Incluye procedimientos/valores por DTC?
No; este material se centra en asignación de pines. Para DTC utiliza el manual de servicio.
Compatibilidad por versiones/mercados
Aplica a A4 2000; diferencias por mercado/equipamiento pueden alterar pines. Verifica el conector físico.
Diagrama completo de cableado
No está incluido; este producto cubre terminales. Para cableado completo, consulta el manual eléctrico.
Uso offline
Una vez descargado, el PDF puede consultarse sin conexión en cualquier dispositivo compatible.
