¿Qué es y para qué sirve este pinout?
Este archivo es un mapa de pines o diagrama de pines para la ACURA RDX 2.3L TURBO 2007. Permite identificar con rapidez terminales de alimentación, masa y señal en los conectores más usados en diagnóstico, optimizando pruebas con multímetro/escáner y reduciendo tiempos de intervención en taller.

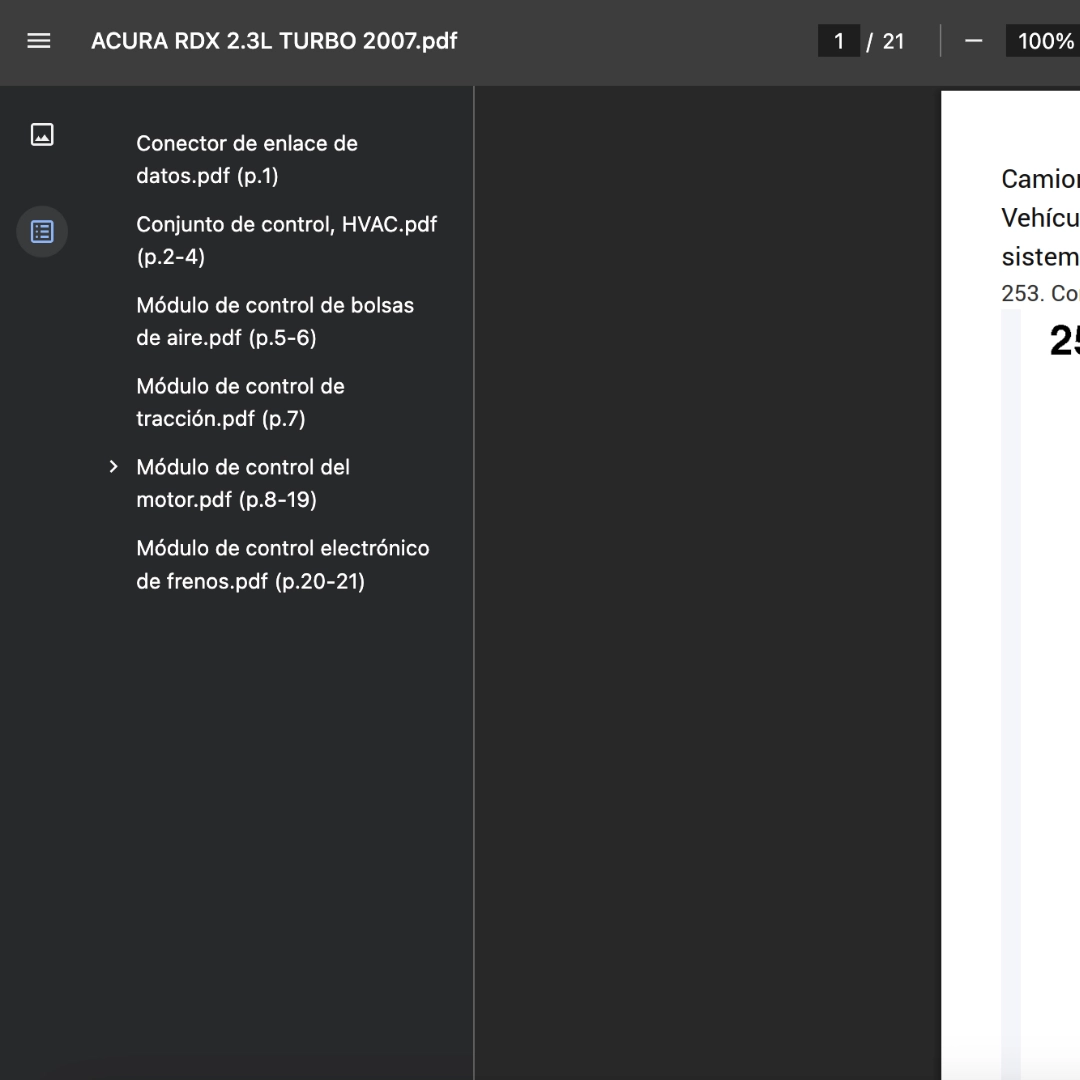

Componentes incluidos (explicación rápida)
- Conector de enlace de datos.pdf (p.1): Puntos de la DLC para comunicación OBD-II y verificación de 12V/masa. Facilita lectura de códigos y conectividad.
- Conjunto de control, HVAC.pdf (p.2-4): Terminales de climatización para validar actuadores y sensores de cabina. Acelera la localización de fallas de control.
- Módulo de control de bolsas de aire.pdf (p.5-6): Referencias del SRS para comprobar integridad de líneas y activación segura.
- Módulo de control de tracción.pdf (p.7): Entradas/salidas VSA/TC para confirmar sensores de rueda y comandos del sistema.
- Módulo de control del motor.pdf (p.8-19): Pines críticos del ECM/PCM para inyección, encendido y sensores principales.
- Entradas y salidas del PCM.pdf (p.1-10): Tabla de I/O que orienta pruebas funcionales por circuito.
- PCM.pdf (p.11-12): Vista complementaria de terminales para contraste y confirmación.
- Módulo de control electrónico de frenos.pdf (p.20-21): EBCM/ABS: líneas de sensores y actuadores para descartar fallas de arnés.
Cómo usarlo en diagnóstico (3 pasos)
- Define el síntoma y el sistema afectado; abre la sección correspondiente.
- Con el vehículo desenergizado, identifica el conector y verifica continuidad/masa (variante B enfocada en confirmación de I/O).
- Energiza y mide señales activas; contrasta con la función del pin para aislar el componente o tramo con falla.
Formato y compatibilidad
PDF legible en teléfono, tablet y PC; compatible solo con ACURA RDX 2007. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista función y ubicación de terminales; el diagrama traza todo el circuito. Son complementarios.
¿Incluye procedimientos/valores por DTC?
No; este material se centra en asignación de pines. Para DTC usa el manual de servicio.
Compatibilidad por versiones/mercados
Aplica a RDX 2007; variaciones de arnés/ECU por mercado pueden cambiar pines. Verifica físicamente el conector.
Diagrama completo de cableado
No está incluido; este producto cubre terminales de conectores. Para cableado completo consulta el manual eléctrico.
Uso offline
Una vez descargado, el PDF puede consultarse sin conexión en cualquier dispositivo compatible.
