¿Qué es y para qué sirve este pinout?
Este recurso es un mapa de pines o asignación de pines orientado al diagnóstico de la ACURA MDX 3.5L 2005. Permite identificar rápidamente alimentación, tierras y señales de control en conectores clave, optimizando pruebas con multímetro o lámpara de prueba y reduciendo el tiempo de búsqueda en campo.

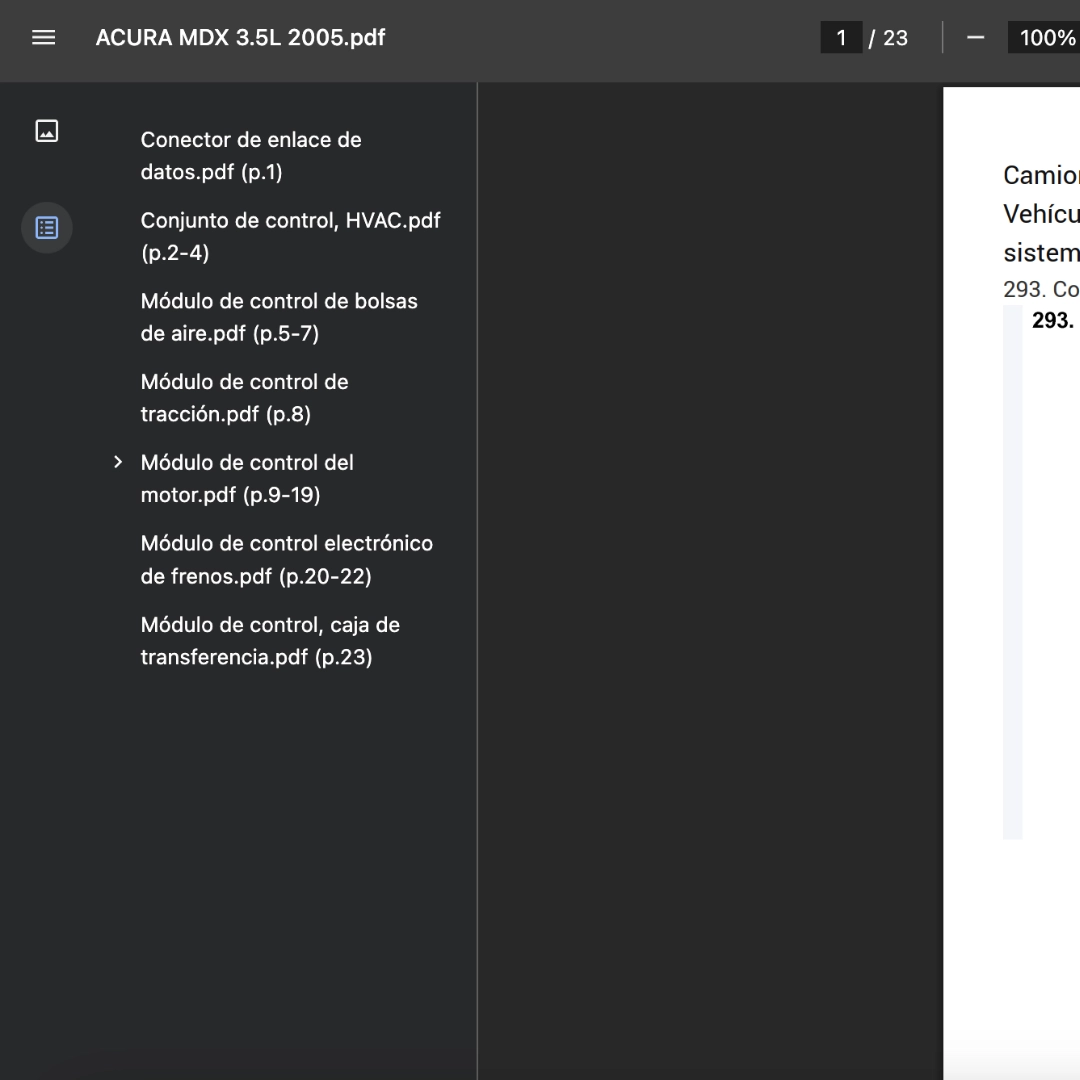

Componentes incluidos (explicación rápida)
- Conector de enlace de datos.pdf (p.1): Ubica pines de la DLC para comunicación y alimentación; agiliza escaneo y verificación de 12V/masa.
- Conjunto de control, HVAC.pdf (p.2-4): Señales de climatización para validar actuadores y sensores de cabina con precisión.
- Módulo de control de bolsas de aire.pdf (p.5-7): Referencias del SRS para comprobar integridad de líneas y encendido seguro.
- Módulo de control de tracción.pdf (p.8): Puntos de VSA/TC para confirmar entradas de rueda y salidas de control.
- Módulo de control del motor.pdf (p.9-19): Pines críticos de ECM para inyección, encendido y sensores principales.
- Entradas y salidas del PCM.pdf (p.1-9): Tabla de I/O para pruebas funcionales rápidas por circuito.
- PCM.pdf (p.10-11): Vista complementaria de terminales para contraste y confirmación.
- Módulo de control electrónico de frenos.pdf (p.20-22): EBCM con líneas de sensores y actuadores ABS para descartar falsos positivos.
- Módulo de control, caja de transferencia.pdf (p.23): Transfer: comprobación de señales de acoplamiento y mando.
Cómo usarlo en diagnóstico (3 pasos)
- Identifica el síntoma y el sistema afectado; abre la sección correspondiente.
- Con el vehículo desenergizado, localiza el conector y verifica continuidad/masa según la tabla (variante B orientada a confirmación de I/O).
- Energiza y mide señales activas; compara con la función del pin para aislar el componente o tramo defectuoso.
Formato y compatibilidad
PDF legible en teléfono, tablet y PC. Compatible solo con ACURA MDX 2005. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout muestra función y ubicación de cada terminal; el diagrama eléctrico traza todo el circuito. Son complementarios.
¿Incluye procedimientos/valores por DTC?
No; se centra en asignación de pines para medir alimentación, masa y señales. Los DTC requieren manual de servicio.
Compatibilidad por versiones/mercados
Aplicable a MDX 2005. Cambios de arnés/ECU por mercado o submodelo pueden alterar pines; verifica físicamente el conector.
Ubicación de módulos
Las ubicaciones típicas se indican en cada título; ante diferencias por equipamiento, compara el arnés y el código del módulo.
Colores de cables
Los colores pueden variar por lote; usa el pin y su función como referencia primaria, no solo el código de color.
